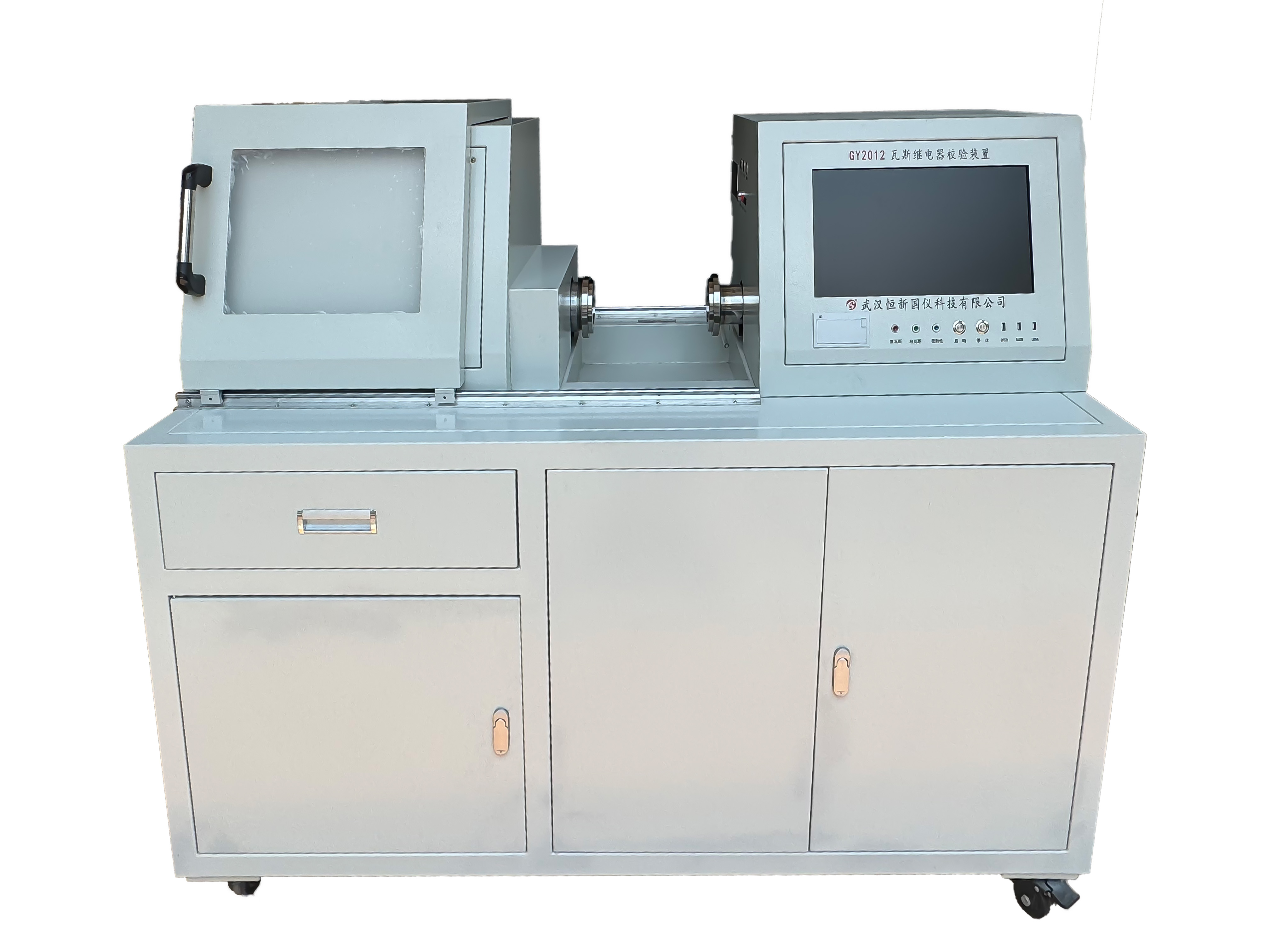

GY2012B型瓦斯继电器校验台是一种新型的瓦斯继电器流速值及容积值的校验专用设备，主要用于油浸式电力变压器上瓦斯继电器的检测和校验。该校验台模拟变压器内故障时瓦斯继电器的动作机理，采用先进的微机测控技术，通过实时采集流量信号并准确计算出流速值，以达到定量检测重瓦斯保护动作流速值的目的；通过液位传感器可以准确检测轻瓦斯保护动作气体容积值的目的。

一、产品特性：

1、GY2012型瓦斯继电器校验台可以实现瓦斯继电器的密封性能试验、动作于信号容积值及动作于跳闸流速值的检测和校验，各测试项目可分别独立完成，互不影响，同时可将测试结果进行保存和打印。

2、GY2012B型瓦斯继电器校验台采用12寸真彩色液晶显示器显示的全中文菜单式窗口，操作界面直观、简单，操作灵活，自动化程度高，测试速度快，测试准确，重复性好。

3、GY2012B型瓦斯校验台适用于国产及进口各种型号瓦斯继电器的校验。

4、功能特点

结构原理先进：本装置模拟变压器内故障时气体继电器动作机理，采用全新设计理念，通过采集流量信号准确计算出 瞬时流速值，达到定量检测重瓦斯流速值和轻瓦斯容积值的目的。

5、测试精确度高：利用先进的微机测控技术，可实现全部检验项目的自动测试，记录和打印等功能，集成程度高、测试速度快、测试准确、重复性好等特点，测量精度符合国家检测标准要求。

6、螺母－螺杆夹紧机构：具有操作省力、使用可靠、劳动强度低、效率高等特点。界面美观，操作简单：液晶触摸全中文按键式窗口显示操作，数据预置、优先选用、灵活设置、按需点触、操作界面直观、操作灵活等特点。测试过程由内置电脑自动完成，无需人工干预，无需看说明书便能掌握操作方法。

7、功能齐全：可适用于国产及进口各种型号气体继电器的校验。

二、技术参数：

1、工作电压：AC220V、50Hz

2、供电方式：单相供电

3、工作温度：-10℃～+60℃

4、输入功率：3.8KW

5、流速检测范围： Φ25：0～4.0m/s

                                 Φ50：0～3.0m/s

                                 Φ80：0～2.0m/s

6、气体容积检测范围：0～500 ml

7、密封性能试验：0～0.5Mpa，0～120分钟（可任选）

8、校验精度：1.0级（流量计精度0.5级）

9、显示方式：19寸真彩色液晶显示器

液压加紧方式，方便对准，紧固，操作轻松省力

具有油加热功能

独有第三方质检接口

10、通讯方式：三个USB接口，任接键盘、鼠标、U盘、打印机

11、外形尺寸：1800×800×1530mm (长×宽×高)

12、净重：500kg

三、产品别名

瓦斯继电器校验台，瓦斯继电器校验仪，气体继电器校验仪，气体继电器校验台
